从零搭建计算机（下）：控制与指令

[!note] 对象层学完这篇，你能判断：

PC 计数器、指令寄存器、控制器各管什么、怎么协作；

一条指令 = 操作码(opcode) + 操作数(addr/立即数)，并读懂完整指令集表；

冯诺依曼单内存如何在两个时钟周期内"取指→执行"；

总线有哪些线、CPU 如何用 11 位地址"地址映射"区分内存/磁盘/终端；

引导程序（iRom → 硬盘 → 内存）为什么需要多级加载。

本篇是 [[10-从零搭建计算机（上）-组成与算力|数电 10（上）]] 的续篇，建议先读上篇。

用生活理解：控制器是"发号施令的调度员"（用查找表把 opcode 翻译成一排开关信号）；PC 计数器是"翻页的书签"（每页读完自动 +1，jmp 直接翻到指定页）；指令寄存器是"当前这一页的内容"；总线是"邮箱系统"（地址=写给谁，数据=内容，ld/str=收信还是寄信）。引导程序则是"开机时快递员"：CPU 出厂只认 iRom 这张小纸条，小纸条先去硬盘取一段"小队"，小队再把主程序全部搬进内存开工。

一、一句话本质

一台可编程计算机 = PC（决定取哪条指令）+ 指令寄存器（暂存指令）+ 控制器（把指令翻译成控制信号）+ ALU/寄存器（算）+ 一块共享内存（冯诺依曼单内存，指令=opcode+操作数）+ 总线（互连 I/O）；启动靠多级引导（iRom→硬盘引导区→内存→主程序）。

二、速查表（公式与结论）

2.1 指令集表（本机自定义，含立即数版本）

opname	opcode	操作
halt	00000	停止时钟
ld_a	00001	数据 RAM 的内容 → 寄存器 A
add	00010	数据 RAM 内容 + A → A
sub	00011	A − 数据 RAM 内容 → A
or	00100	A \| 数据 RAM → A
and	00101	A & 数据 RAM → A
str	00110	A → 数据 RAM 指定地址
jmp	00111	无条件跳转指定地址
je	01000	相等时跳转（依赖比较寄存器）
ld_ia	01001	立即数 → A
add_ia	01010	立即数 + A → A
sub_ia	01011	A − 立即数 → A
or_ia	01100	A \| 立即数 → A
and_ia	01101	A & 立即数 → A

操作数（addr/立即数）两种含义：ld_a 7 里的 7 可能是"数据 RAM 地址"，也可能是"立即数 7"——用两套指令区分（末尾带 _ia = immediate 立即数）。这就是"操作码 + 操作数"机指格式，也是所有汇编的雏形。

2.2 单内存"两阶段"执行（冯诺依曼关键）

阶段	state	RAM 地址取什么	做什么
取指令	0	指令地址	把指令读入指令寄存器
执行指令	1	数据地址	读数据、按指令运算/跳转

state 只在 0/1 之间切换 → 用一个 D 触发器实现；一条指令 = 两个时钟周期。

2.3 总线定义（5 根线）

线	类型	作用
A	地址总线	传输寻址地址
ld / str	控制总线	表明"读"还是"写"
Din / Dout	数据总线	传输数据

2.4 总线地址映射（高 3 位 = 设备号，低 8 位 = 设备内地址）

CPU 寻址范围	设备
0b000 `00000000` ~ 0b000 11111111	iRom（CPU 内置只读区，0~255）
0b001 `00000000` ~ 0b001 11111111	内存（外部扩展 RAM，256~511）
0b010 `00000000` ~ 0b010 11111111	磁盘（外部扩展 ROM，可持久化，512~767）
0b011 `00000000`	终端（向此地址写低 8bit ASCII 即显示，768）

2.5 引导流程（多级）

CPU 上电 → 执行 iRom（只读、不可改）
  → iRom 引导：把硬盘前 32 条（引导区）拷贝到内存头 32 条
  → 跳转内存执行"引导程序"
    → 引导程序把硬盘自定义程序全部拷贝到内存
    → 跳转主程序执行

三、判别规则

区分数据/指令/控制三要素：内存里取的是"数"还是"控制信号"？→ 数据 RAM vs 指令 RAM；sel 控制信号就是指令本身（上篇 2.3）。
操作数语义：带 _ia 后缀 = 立即数参与运算；否则按"数据 RAM 地址"处理。
跳转 vs 条件跳转：jmp 无条件；je 依赖比较寄存器（cmp_b x 先比较，jne/je 再跳）。
选存储介质：上电要执行的出厂代码 → iRom；掉电保留 → EEPROM/磁盘；上电后由程序改写 → RAM。
找 Din 冲突：多个数据源灌进同一条 Din 会短路 → 靠 ld/en_i 控制信号在电路层面"让路"。

四、易混对比

易混点 A	易混点 B	关键区别
数据 RAM	指令 RAM	存"要算的数" vs 存"ALU 控制信号"；合并后靠"取指/执行两个阶段"区分
操作数=地址	操作数=立即数	`ld_a 7`：7 可能是地址也可能是数；立即数指令多 `_ia` 后缀
冯诺依曼（单内存）	哈佛（双内存）	单内存一条数据线=指令+数据二选一（需两阶段）；双内存可并行取指取数
RAM	EEPROM	RAM 掉电丢、仅程序写；EEPROM 可预编辑/持久化（课件用它当硬盘）
jmp	je	无条件跳转；比较寄存器相等才跳（配合 cmp_b）
引导区（32 条）	主程序	引导区只负责"搬运+跳转"的短程序，不是最终业务代码

五、典型例题（先想再翻）

读懂程序：0. ld_ia 0 / 1. ld_ib 1 / 2. jmp 5 / 3. add 0 / 4. add_ib 1 / 5. cmp_b 101 / 6. jne 3 / 7. save_a 16 / 8. halt 做什么？ > 答：0 到 100 求和——A 从 0 累加 B(=1 递增到 101)，B≠101 则跳回第 3 条继续加，相等后把 A 存入内存 16 号地址并停止。
二进制编码：add 0 编码为 0b00101?（提示 opcode=00010，操作数 0） > 答：操作码 00010 + 11 位操作数 0000000000 → 0b0001000000000000（具体位宽以课件烧录格式为准，重点是"opcode+操作数"拼成一条 16 位指令）。
总线地址映射：save_a 0b011 00000000 的效果？ > 答：把寄存器 A 的低 8 位写到终端（0b011 前缀命中终端模块）→ 终端按 ASCII 显示一个字符。

六、完整知识点

6.1 PC 计数器 = 寄存器 + 加法器

给计算单元接一块 EEPROM 当数据存储后，需要一个"逐条取数"的地址产生器：寄存器存地址 + 加法器恒 +1 + 时钟上升沿写回 → 输出 0,1,2,3…（这就是上篇 6.7 计算单元的延伸）。

halt 信号：换成真实震荡时钟后 PC 会 0,1,2,3,0,1,2,3… 反复执行 → 用比较器判断 PC==3，经与门暂停时钟输出终止程序。

6.2 指令存储：sel 控制信号 = 指令

想要 13+45-27-6：加一块 EEPROM 存 ALU 的 sel 序列（00 加、00 加、01 减、01 减），地址也接 PC → ALU 的 sel 控制信号 = 指令，这块 EEPROM 就是"指令存储"。于是计算机有了两块 RAM：数据 RAM + 指令 RAM。

6.3 合并为一块内存（冯诺依曼单内存）

双 RAM 不符合"一块内存编程"的直觉 → 合并成一块。但单内存一个时钟周期无法既传指令又传数据 → 把每条指令拆成两个时钟周期：

取指（state=0）：RAM 输出指令 → 存入指令寄存器；
执行（state=1）：RAM 输出数据 → 按指令运算。

指令格式定型：操作码(opcode) + 操作数(addr)，存进 RAM 的一个单元（如 ld_a → 0b00001 0000000100）。PC 扩成 11 位以匹配新寻址。

6.4 控制器 = 查找表（LUT）

把每条指令的 opcode 对应到"每个开关该置 0 还是 1"——用 Digital 的查找表（LUT）直接实现：输入 5 位 opcode，输出 halt/ld/str/jmp/je/en_pc/en_a/sel_a/sel_b/sel_alu 等一排控制信号。

控制器本质上是一张 真值表/查表器——这是 FPGA 用 LUT 实现逻辑的底层原理，也和 [[07-半导体存储器|数电 07 用 ROM 实现组合逻辑]] 完全同源。

6.5 立即数与 B 寄存器

立即数：操作数不表示地址、而是直接参与运算的数（上篇 ALU 的 B 输入端由"数据 RAM 输出"或"立即数"二选一，靠 en_i 控制）——于是指令集扩出一整套 _ia 指令；
B 寄存器：只有一个寄存器 A = 只有一个变量；再加一块寄存器 B（含 ld_ib/add_ib 等指令）就能做多变量运算（x86 汇编里的 r8~r15 就是这套思想的放大版）。

6.6 汇编语言与测试

没有编译器也能"翻译-烧录-运行"：

用类 C + Godbolt 感受 x86 汇编（mov/add/cmp/jne/ret）；
照样子写自己的汇编（ld_ia/add_ib/jmp/cmp_b/jne/save_a/halt…）；
手译成 16 位二进制（opcode+操作数拼接）→ 烧进 EEPROM；
时钟调到 100~500Hz，运行后检查内存地址 16 的结果。

6.7 总线与地址映射

把 CPU 的 A/str/ld/Dout/Din 五根线引出来接到外部设备 → 这五根线就是总线。问题：多个外部设备，Din 数据源冲突（会短路）→ 用 ld 和 en_i 控制信号决定"谁让路"。

地址映射方案：11 位地址 = 高 3 位设备编号 + 低 8 位设备内地址（见 2.4 表）。CPU 内部 RAM 电路限制只响应 0b000 前缀；内存模块响应 0b001（介质用 RAM，上电后由程序改写）；磁盘模块响应 0b010（介质用 EEPROM 持久化）；终端模块响应 0b011（en 有效时，时钟上升沿把低 8bit ASCII 显示出来）。最终 CPU 通过总线连接内存、硬盘、终端三台外部设备（图见 6.6）。

6.8 引导程序

三块存储各司其职：iRom（CPU 内置只读）、内存（不可持久）、硬盘（持久）。上电先执行 iRom，而 iRom 代码是写死的 → 它的作用是"搬运"：

iRom 负责把硬盘前 32 条拷贝到内存并跳转；
硬盘前 32 条（引导区）负责加载自定义主程序并跳转；
最终执行主程序。

为什么分两级？程序长度不定，iRom 一次只能搬固定长度 → 先搬一小段"引导程序"，再由引导程序自由搬运，兼顾通用与效率。这就是真实 x86 的 MBR/GRUB 与单片机 bootloader 的思想原型（课件用它解释了"开机如何把硬盘里的程序送进内存"）。

6.9 常用数字芯片（动手采购清单）

芯片	功能	用途
与/或/非门（SN74LVC1G08 等单门）	基本逻辑	组合电路（本课 03）

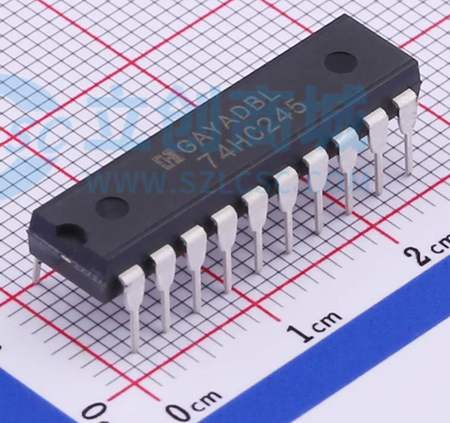

74HC245	8 位双向总线缓冲器/驱动器	总线增强驱动、隔离（DIP-20）

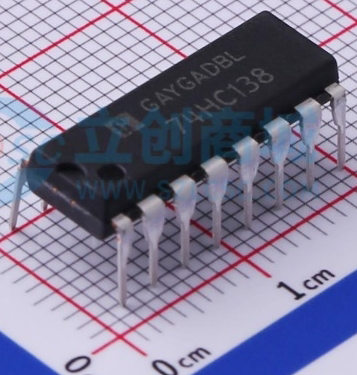

74HC138	3-8 译码器	地址译码产生片选（DIP-16，见 04）
DS1302	实时时钟 RTC	掉电走时（需电池），I2C/单线协议

买芯片三件套：看原理图、看封装（决定 PCB 焊盘）、查数据手册（决定引脚/参数/时序）。课件给每颗芯片附了立创商城购买链接与手册 PDF——动手项目选型的第一课。

七、与 PCB 画图的关联

总线缓冲：多路数据共享一根总线时加 74HC245 增强驱动/隔离（对应 [[03-逻辑门电路|数电 03]] 三态总线）。
地址译码：存储/外设片选用 74HC138（对应 [[07-半导体存储器|数电 07]] 字扩展选片、[[04-组合逻辑电路|数电 04]] 译码器）。
RTC 电路：DS1302 + 32.768kHz 晶振 + 后备电池是时钟板标配。
理解"地址映射"再看 STM32 的存储器映射图（0x40000000 外设区等）就不抽象了——片选、映射、总线一回事。
引导程序的"iRom 出厂固件"对应 MCU 的 Boot ROM / System Memory（ST 串口 ISP 就是它），上电启动选择器（BOOT0 引脚）即"从哪段执行"。

来源：尚硅谷《从零搭建计算机》第 3 章（内存/控制器/立即数/B寄存器/合并RAM）+ 第 4 章（汇编/总线/地址映射）+ 第 5 章（引导程序）+ 第 6 章（常用芯片）；关联 [[冯诺依曼体系结构]] 维基页
