立创 EDA 专业版操作指南
[!note] 对象层 学完这篇，你能判断：
- 怎么下载安装立创 EDA 专业版（客户端 vs 网页版）；
- 打开软件后，界面分哪几块、各自干什么；
- 开工前应该配置哪些系统设置和设计规则，在哪里配。
用生活理解：装 EDA 软件 = 领一套工具箱；熟悉界面 = 知道每层抽屉放什么工具；设计环境设置 = 先定好"单位、网格、线宽规范"，就像裁缝先设好标准尺码，后面裁布才不乱。
一、抽象描述（一句话本质）
立创 EDA 专业版 = "下载安装（国产免费）→ 认识界面（菜单/元件库/画布/面板）→ 配置环境（通用设置 + 设计规则）"三步上手；设计规则是送厂前 DRC 的判定标准，必须先于画板设定好。
二、核心知识
2.1 软件下载与安装（第12课）
[!note] 课件说明 第12课原 PPT 为标题卡（内容在配套视频中），以下为操作要点整理，标注
[补全]的为通用流程。
- 官网：立创 EDA（lceda.cn），提供标准版与专业版；专业版可下载桌面客户端，也可用浏览器打开网页版（免安装、云端存工程）。
[补全] - 专业版选型理由见 [[01-PCB认识与EDA工具选择|01 PCB 认识与 EDA 工具选择]]。
- 立创 EDA 集成嘉立创打样：设计完直接一键下单制板，学费工具双省。
[补全]
2.2 熟悉软件操作界面（第13课）
[!note] 课件说明 第13课原 PPT 为标题卡，界面要点整理如下（
[补全]），与主流板级 EDA 一致。
专业版界面典型布局：[补全]
| 区域 | 作用 |
|---|---|
| 顶部菜单栏/工具栏 | 文件、编辑、放置、设计、工具、视图等 |
| 左侧面板 | 工程树（原理图页/PCB 页/元件库）、元件库、层列表 |
| 中央画布 | 原理图/PCB 编辑区 |
| 右侧属性面板 | 选中对象的属性（网络、坐标、线宽等） |
| 底部状态栏/坐标 | 光标坐标、单位、缩放 |
[!tip] 判别 画原理图时左侧看"工程树 + 元件库"，中央摆图，右侧改属性；画 PCB 时左侧切到"层"，右侧改走线/焊盘属性。先分清左右面板管什么，界面就不晕。
2.3 设计环境设置（第14课）——本课核心，含可复制的设置项
课程设置页分两大块：通用设置 与 设计规则设置。[用户]

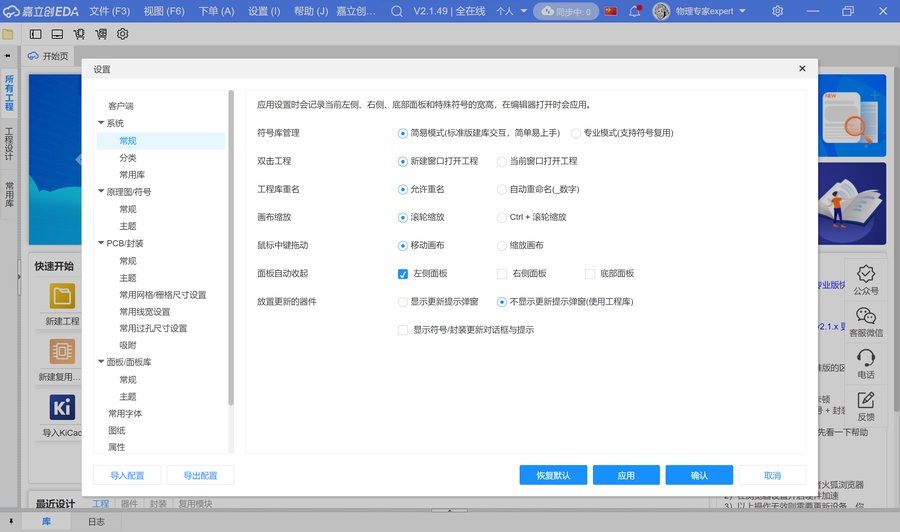

A. 系统设置（Settings → 系统）[视觉]
| 设置项 | 可选值 | 作用 |
|---|---|---|
| 符号库管理 | 简易模式 / 专业模式 | 元件库面板的展示复杂度 |
| 双击工程 | 新建窗口打开 / 当前窗口打开 | 双击工程文件的打开方式 |
| 工程库重名 | 允许重名 / 自动重命名 | 元件重名时的处理策略 |
| 画布缩放 | 滚轮缩放 / Ctrl+滚轮缩放 | 习惯配置 |
| 鼠标中键拖动 | 移动画布 / 缩放画布 | 中键功能定制 |
| 面板自动收起 | 左侧面板 / 右侧面板 | 是否自动收起 |
B. 设计规则设置（Design Rules）[视觉]
- 规则列表按对象分类：网络、元件、导线、焊盘、过孔 等，每条规则有消息等级（致命错误 / 警告 / 提醒）。
[视觉] - 例：copperThickness1oz 规则下，导线间距 0.102mm、焊盘间距 0.152mm（1oz 铜厚工艺默认值）。
[视觉] - DRC 弹窗支持：导入配置、导出配置、恢复默认、立即校验。
[视觉]
[!tip] 判别规则 设计规则 = DRC 的裁判标准。线宽/间距按你定的工艺设置（如 1oz 铜厚 0.102mm 间距），画完跑 DRC 就按这套规则查。先配规则，再画板，否则 DRC 会用默认值误报。
C. 建议开工前检查项 [补全]
- 单位（mm / mil）统一；
- 网格与吸附；
- 默认线宽/线距、过孔尺寸；
- 阻焊/丝印相关规则；
- 确认层叠（见 [[06-PCB结构、叠层与设计流程|06 PCB 结构与叠层]]）。
三、判别规则
- 在哪配：与"整个软件行为"有关 → 系统设置；与"这块板子的工艺/可制造性"有关 → 设计规则。
- 先规则后画板：DRC 判定标准 = 设计规则；送厂前必须跑 DRC（见 [[06-PCB结构、叠层与设计流程|06]]）。
- 界面分工：画原理图管"元件+连线"，画 PCB 管"层+走线"——左右面板按任务切换。
四、易混对比
| 易混点 A | 易混点 B | 关键区别 |
|---|---|---|
| 系统设置 | 设计规则 | 系统=软件全局行为（缩放/面板）；设计规则=板子工艺标准（线宽/间距） |
| 网页版 | 客户端 | 网页版免安装、云端；客户端本地运行，大工程更流畅 |
| 标准版 | 专业版 | 见 [[01-PCB认识与EDA工具选择 |
| DRC 校验 | DRC 规则配置 | 校验=执行一次检查；规则=检查的标准清单 |
五、变体验证（3 题，先想再翻答案）
- 配置：嘉立创 1oz 铜厚工艺，默认导线间距 0.102mm 在哪个窗口设置？ > 答：设计规则设置（Design Rules，copperThickness1oz 规则）——不是系统设置。
- 判断：打开软件后我要快速改一下"滚轮缩放"的习惯，去哪改？ > 答：系统设置（画布缩放：滚轮缩放 / Ctrl+滚轮缩放）。
- 陷阱题：朋友画完板直接导 Gerber 送嘉立创，从没看过 DRC 弹窗，说"反正软件自动检查"。 > 答：错。DRC 需要主动执行"立即校验"，且要按实际工艺配好规则，否则规则可能是默认值、查不出真实问题（规则 2）。
六、关系网络
- 向上：界面/规则最终服务"画好一张板" → [[06-PCB结构、叠层与设计流程|06 PCB 结构与叠层]]、[[07-元件符号与封装|07 元件符号与封装]]
- 实战：本课配置完成后，直接进入 [[09-项目实战-51单片机核心板|09 51 核心板]]、[[10-项目实战-USB拓展坞|10 USB 拓展坞]] 的实操。
- 方法：设置项很多，但都逃不出"系统层 / 设计层"二分法——和 [[01-PCB认识与EDA工具选择|01 认识 PCB]] 的"标准版/专业版"选择是同一思维：先分类，再逐项决策。
来源：立创 EDA 教程 第12课（软件下载）、第13课（熟悉操作界面）、第14课（设计环境设置）；操作要点标注 [补全]、界面项标注 [视觉]
