08 时钟树配置（HAL）

目标：理解时钟源结构，配置 SYSCLK = 72MHz（最大频率）

单片机内部结构

STM32 内部包含三大核心部件：CPU 核心（Cortex-M3）、存储器（Flash + SRAM）、外设总线（AHB + APB1 + APB2）。时钟树的任务就是把外部/内部时钟源通过 PLL 倍频、分频器分频后，分配到每个部件。

时钟源

STM32 有 4 个独立的时钟源：

时钟源	符号	典型频率	精度	用途
高速内部振荡器	HSI	8MHz	较差 (±1%)	上电默认时钟，可作 PLL 输入
高速外部晶振	HSE	4~16MHz	精确 (±0.01%)	常用 8MHz 作为 PLL 输入源
低速内部振荡器	LSI	40kHz	较差	独立看门狗 (IWDG)、RTC 备用
低速外部晶振	LSE	32.768kHz	精确	RTC 专用时钟

详细工作原理

PLL 锁相环工作原理

PLL（Phase-Locked Loop，锁相环）通过反馈控制回路，将输入时钟倍频到目标频率：

          ┌──────┐     ┌──────────────┐     ┌──────┐
  f_osc ─→│ /M   │────→│ 相位检测器   │────→│ /P   │──→ f_PLL_out
          └──────┘     │ ┌─ VCO ──┐   │     └──────┘
                       │ │ f_VCO  │   │
                       │ └────────┘   │
                       │ ┌── 反馈分频 ─┐ │
                       │ │    /N      │ │
                       │ └────────────┘ │
                       └────────────────┘

核心公式：

f_VCO = f_osc × N / M
f_PLL_out = f_VCO / P

在 STM32F1 系列中，PLL 的配置参数由 RCC_CFGR 寄存器直接控制：

PLL 输入分频 (M)：由 PLLXTPRE 位控制，对 HSE 做 /1 或 /2
PLL 倍频 (N)：PLLMUL[3:0] 位编码，实际乘法系数 = (PLLMUL + 2)，范围 ×4 ~ ×16（STM32F103 常用 ×9：8MHz × 9 = 72MHz）
PLL 输出分频 (P)：F1 系列中输出直接为 SYSCLK（不分频）

典型配置路径：HSE(8MHz) → PLLMUL(×9) → SYSCLK(72MHz)

实际 VCO 频率计算公式（以 STM32F103 为例）：

f_VCO = f_HSE × (PLLMUL)  （其中 PLLMUL 为实际倍率值）
  72MHz = 8MHz × 9

寄存器编码公式：
  f_VCO = f_HSE × (PLLMUL_编码值 + 2) / (PLLXTPRE + 1)

其中 PLLMUL_编码值 = 2~15（对应 ×4 ~ ×16）
     PLLXTPRE      = 0~1（对应 /1 ~ /2）

⚠️ VCO 频率有范围限制：STM32F103 的 VCO 要求工作于 48~72MHz 之间。

HSI vs HSE 启动时间

时钟源	启动时间	特点
HSI (8MHz RC)	≈ 8µs	上电即就绪，无需等待晶体起振
HSE (晶振)	≈ 2ms	需要晶体起振稳定时间，取决于晶振负载电容和质量

HSI 在上电后几乎瞬间可用，因此被选为系统默认时钟源。但 HSI 精度较差（±1%），在需要精确通信（如 USART、USB）时必须切换到 HSE 或 PLL。

CSS 时钟安全系统 (Clock Security System)

CSS 是 STM32 的一个硬件安全机制，监控 HSE 是否正常振荡：

正常状态： HSE 稳定振荡 → CSS 不动作
故障状态： HSE 停振    → CSS 自动切换系统时钟到 HSI
                     → 产生 NMI (不可屏蔽中断)
                     → 用户可在 NMI_Handler 中做紧急处理

CSS 使能后，如果 HSE 因晶振损坏、接触不良或外部干扰停振，硬件自动完成以下操作：

将系统时钟源（SYSCLK）切换回 HSI（8MHz）
禁能 HSE
触发 NMI 中断（即使全局中断已关闭）

在 NMI 中断服务函数中，用户可以：

记录故障日志
尝试重新启动 HSE
切换到备用时钟方案

⚠️ CSS 只能在 HSE 正常工作时使能，如果 HSE 本身未就绪就使能 CSS，会立即触发 NMI。

AHB/APB 桥接与时钟域同步

STM32 内部采用 AHB (高速总线) 与 APB (低速外设总线) 两级总线结构，两者之间通过 AHB/APB 桥 连接：

CPU ──→ AHB ──→ AHB/APB1 桥 ──→ APB1 (≤36MHz)
                 AHB/APB2 桥 ──→ APB2 (≤72MHz)

APB 桥内部包含 FIFO（先入先出缓冲），用于跨时钟域的数据同步：

AHB 时钟（HCLK）与 APB 时钟（PCLK）不同步时，桥接器通过 FIFO 缓冲数据
写操作：CPU 将数据写入桥的写缓冲，然后继续执行（不需要等 APB 侧完成）
读操作：桥自动插入等待周期，直到数据从 APB 时钟域同步到 AHB 时钟域

APB 预分频器隐藏规则（定时器 2× 时钟）：

APB 预分频器 = 1   →  TIM 时钟 = PCLK（不分频，无加倍）
APB 预分频器 ≠ 1   →  TIM 时钟 = 2 × PCLK（硬件自动加倍）

例：
  APB1 = /2 → PCLK1 = 36MHz → TIM2/3/4/5 时钟 = 2 × 36 = 72MHz
  APB2 = /1 → PCLK2 = 72MHz → TIM1/TIM8 时钟 = 72MHz（无加倍）

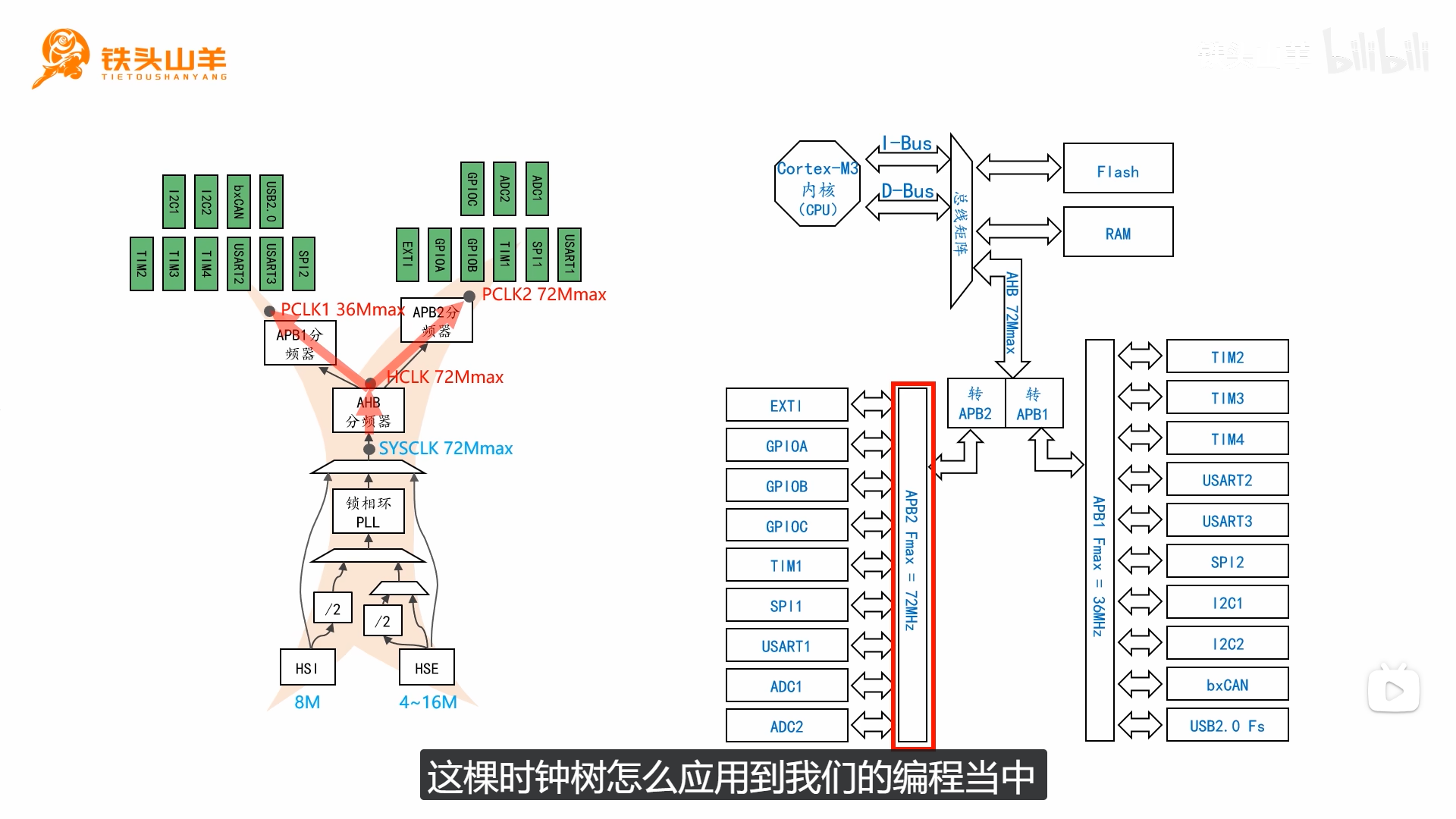

时钟树结构

时钟树的本质是多路选择器 (MUX) + 锁相环 (PLL) + 分频器 (Divider) 组成的时钟分配网络：

HSI (8MHz) ──┐
              ├──→ MUX ──→ SYSCLK ──→ AHB Div ──→ HCLK (CPU, Flash, SRAM)
HSE (8MHz) ──┘                              │
                  ↑                           ├──→ APB1 Div ──→ PCLK1 (≤36MHz)
                PLL x9                        │    外设: TIM2~4, I2C1~2, USART2, etc.
              (8×9=72MHz)                     └──→ APB2 Div ──→ PCLK2 (≤72MHz)
                                                   外设: GPIO, USART1, SPI1, ADC1, TIM1

SYSCLK：系统时钟，CPU 运行的主时钟
HCLK：AHB 总线时钟，CPU、Flash、SRAM、DMA 共享
PCLK1：APB1 总线时钟，低速外设（≤36MHz）
PCLK2：APB2 总线时钟，高速外设（≤72MHz）

⚠️ 定时器时钟 = 2× 总线时钟

APB 预分频器有一个隐藏行为：

APB1 预分频 = 1  → TIM 时钟 = PCLK1（36MHz → 定时器 36MHz）  ❌ 本配置
APB1 预分频 ≠ 1  → TIM 时钟 = 2 × PCLK1（36MHz → 定时器 72MHz） ✅ 配 /2 时

当 APB1 分频为 /2 时（72MHz 配置），虽然 PCLK1 = 36MHz，但挂载在 APB1 上的定时器（TIM2/3/4/5/6/7）实际时钟为 2 × 36 = 72MHz。配置定时器时分频要按 72MHz 计算。

同理 APB2 分频 ≠ 1 时（如/2），TIM1/TIM8 也得到 2× 时钟。72MHz 配置下 APB2=/1，所以 TIM1/TIM8 时钟就是 72MHz。

CubeMX 配置（8MHz HSE → 72MHz）

RCC → HSE：Crystal/Ceramic Resonator
切到 Clock Configuration 页面
配置路径：
- HSE：8MHz
- PLL Source：HSE
- PLL Mul：x9（8 × 9 = 72MHz）
- System Clock Mux：PLLCLK
- AHB Prescaler：/1 → HCLK = 72MHz
- APB1 Prescaler：/2 → PCLK1 = 36MHz（≤36MHz ✓）
- APB2 Prescaler：/1 → PCLK2 = 72MHz（≤72MHz ✓）
CubeMX 中红色数字表示超限，需调分频

Flash 等待周期

HCLK 频率与 Flash 等待周期的关系：

HCLK	等待周期
0~24MHz	0 wait (WS=0)
24~48MHz	1 wait (WS=1)
48~72MHz	2 wait (WS=2)

CubeMX 会自动计算并配置 FLASH_ACR 寄存器，不需要手动设置。

验证方法

while (1)
{
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
    for (volatile uint32_t i = 0; i < 1000000; i++);  // 软件延时
}

对比默认 8MHz 和配置后 72MHz：

8MHz：LED 闪烁较慢
72MHz：LED 闪烁快约 9 倍

CubeMX ↔ Keil 同步更新

CubeMX 修改时钟后，Keil 需同步：

CubeMX GENERATE CODE → 点 Close
Keil 弹出提示文件已修改 → 是（全部重新加载）
重新编译烧录

常见坑点

⚠️ APB1 最高 36MHz，APB2 最高 72MHz，不能超限
⚠️ HSE 若不起振（晶振/电容问题），硬件自动回退到 HSI 8MHz（但 CubeMX 配置可能不生效）
⚠️ 外设时钟来自 APB1/APB2，配置前确认外设挂在哪条总线上
⚠️ 修改时钟后 SysTick 的计数值也被改变，HAL_Delay 仍正常工作
