FreeRTOS 内存管理

用生活理解：动态内存像租房子——heap_1 是只租不退的宿舍（简单粗暴），heap_2 是随意退租但不打扫的房间（会碎片），heap_4 是退租时帮你合并相邻空房的管家（推荐），heap_5 是能跨多个不同地段管理房源的大中介。

Concept

Basic concept

FreeRTOS 在创建任务、队列、信号量等内核对象时，支持动态创建和静态创建两种方式。动态方式更灵活（调用 pvPortMalloc 自动从堆中分配），静态方式则需要用户预先分配内存。

标准 C 库的 malloc() / free() 在嵌入式系统中存在以下问题：

并非所有嵌入式平台都可用
占用宝贵的代码空间
线程不安全
非确定性（执行时间不确定）

为此 FreeRTOS 将内存分配 API 放在可移植层（MemMang/ 目录），提供了 5 种 heap 算法。

5 种 Heap 算法对比

算法	策略	释放	碎片	适用场景
heap_1	简单数组分配	❌ 不支持	无碎片	从不删除任务/队列的简单应用
heap_2	最佳适应（Best-fit）链表	✅	❌ 会碎片	动态创建/删除但大小固定的场景
heap_3	包装标准 malloc/free	✅	取决于 C 库	需要线程安全的 malloc
heap_4	首次适应（First-fit）+合并相邻块	✅	碎片少	默认推荐
heap_5	同 heap_4	✅	碎片少	多个非连续 RAM 区域

Working principle

heap_1：最简单的实现。一个大数组作为堆空间，每次分配从空闲位置递增指针。不允许释放，因此不会产生碎片。适用于系统启动时一次性创建所有内核对象、永不删除的场景。

heap_2：使用最佳适应（Best-fit）算法——在所有空闲块中选择与请求大小最接近的块进行分配。支持释放，但不会合并相邻空闲块。当频繁分配和释放不同大小的内存时，会产生严重碎片。适用于创建/删除任务大小始终相同的场景。

heap_3：简单包装 C 库的 malloc() / free()，通过挂起调度器实现线程安全。内存分配行为完全取决于 C 库实现。

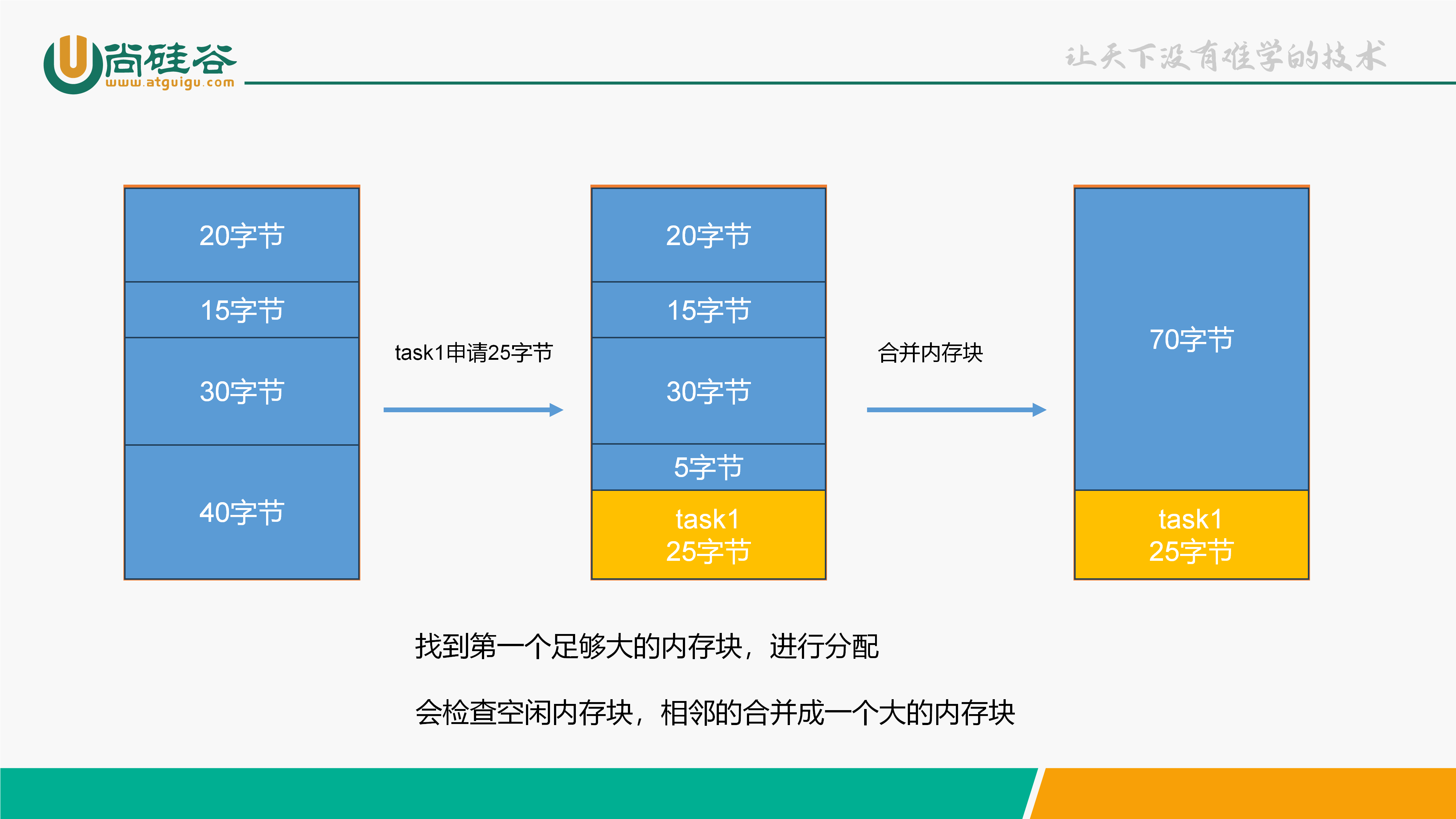

heap_4：使用首次适应（First-fit）算法——在空闲块链表中选择第一个足够大的块进行分配。与 heap_2 的关键区别：释放时会合并相邻空闲块，显著减少碎片。是 FreeRTOS 官方推荐的默认算法。

heap_5：算法与 heap_4 完全相同，区别在于支持跨多个非连续 RAM 区域的堆。适用于内存地址不连续的复杂硬件场景（如外扩 SRAM + 内部 SRAM 并存）。

Core API

API	描述
`void *pvPortMalloc(size_t xWantedSize)`	申请内存，返回指针
`void vPortFree(void *pv)`	释放内存
`size_t xPortGetFreeHeapSize(void)`	获取当前空闲堆大小

Experiment

Requirements

task1 按键扫描：KEY1 → pvPortMalloc(20) 申请 20 字节，KEY2 → vPortFree() 释放
每次操作后打印剩余堆大小 xPortGetFreeHeapSize()

Code Implementation

File: 21_内存管理/Core/Src/freertos_demo.c

#include "freertos_demo.h"
#include "FreeRTOS.h"
#include "task.h"
#include "LED.h"
#include "Key.h"

#define START_TASK_STACK 128
#define START_TASK_PRIORITY 1
TaskHandle_t start_task_handle;
void start_task(void *pvParameters);

#define TASK1_STACK 128
#define TASK1_PRIORITY 2
TaskHandle_t task1_handle;
void task1(void *pvParameters);

void freertos_start(void)
{
    xTaskCreate((TaskFunction_t)start_task,
                (char *)"start_task",
                (configSTACK_DEPTH_TYPE)START_TASK_STACK,
                (void *)NULL,
                (UBaseType_t)START_TASK_PRIORITY,
                (TaskHandle_t *)&start_task_handle);

    vTaskStartScheduler();
}

void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();

    xTaskCreate((TaskFunction_t)task1,
                (char *)"task1",
                (configSTACK_DEPTH_TYPE)TASK1_STACK,
                (void *)NULL,
                (UBaseType_t)TASK1_PRIORITY,
                (TaskHandle_t *)&task1_handle);

    vTaskDelete(NULL);       // 启动任务自我删除
    taskEXIT_CRITICAL();
}

void task1(void *pvParameters)
{
    uint8_t key = 0;
    void *buff = 0;
    while (1)
    {
        key = Key_Detect();
        if (key == KEY1_PRESS)
        {
            // KEY1 按下 → 申请 20 字节内存
            buff = pvPortMalloc(20);
            printf("申请 20 字节内存，当前剩余堆大小=%d\r\n",
                   xPortGetFreeHeapSize());
        }
        else if (key == KEY2_PRESS)
        {
            // KEY2 按下 → 释放内存
            vPortFree(buff);
            printf("释放内存，当前剩余堆大小=%d\r\n",
                   xPortGetFreeHeapSize());
        }
        vTaskDelay(500);
    }
}

Key Config

// FreeRTOSConfig.h 内存相关配置
#define configTOTAL_HEAP_SIZE    ((size_t)(10 * 1024))   // 总堆大小 10KB

注意：实际使用 heap_4 时 configTOTAL_HEAP_SIZE 决定了 ucHeap[] 数组大小，所有动态创建的任务、队列、信号量等对象都从这片空间分配。

Core API Reference Table

API	参数	返回值	说明
`pvPortMalloc(xWantedSize)`	xWantedSize=请求字节数	成功返回指针，失败返回 NULL	从 FreeRTOS 堆中分配内存
`vPortFree(pv)`	pv=要释放的内存指针	无	释放内存回堆
`xPortGetFreeHeapSize()`	无	size_t 空闲字节数	获取当前堆空闲大小
`xPortGetMinimumEverFreeHeapSize()`	无	size_t 历史最小空闲	追踪最小剩余堆（需 `configUSE_TRACE_FACILITY=1`）

注意：xPortGetFreeHeapSize() 只在 heap_1/2/4/5 中有效（heap_3 包装 C 库 malloc，无法统计 FreeRTOS 堆）。

常见问题与避坑

默认使用 heap_4：移植 FreeRTOS 时必须从 MemMang/ 中选择一个 heap 文件加入工程（通常选 heap_4.c），否则链接报错。
configTOTAL_HEAP_SIZE 不够会导致创建任务失败：任务栈、TCB 等全部从堆中分配。堆太小 → pvPortMalloc 返回 NULL → xTaskCreate 返回 errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY。
pvPortMalloc 返回 NULL 要处理：申请失败不会崩溃，但后续使用 NULL 指针会导致 HardFault。务必检查返回值。
释放野指针会导致 HardFault：vPortFree 必须传入 pvPortMalloc 返回的有效指针。释放栈上变量或已释放的指针会造成不可预知的错误。
不能在中断中调用 pvPortMalloc / vPortFree：这些函数不是中断安全的。在中断中需要分配内存时，使用中断安全版的队列/信号量函数替代。
heap_4 的内存碎片虽然少但仍有：长期频繁分配/释放不同大小的内存仍会导致外部碎片。定期用 xPortGetMinimumEverFreeHeapSize() 监控堆健康状态。
heap_5 需要额外初始化：使用前必须调用 vPortDefineHeapRegions() 指定每个 RAM 区域的起始地址和大小。
